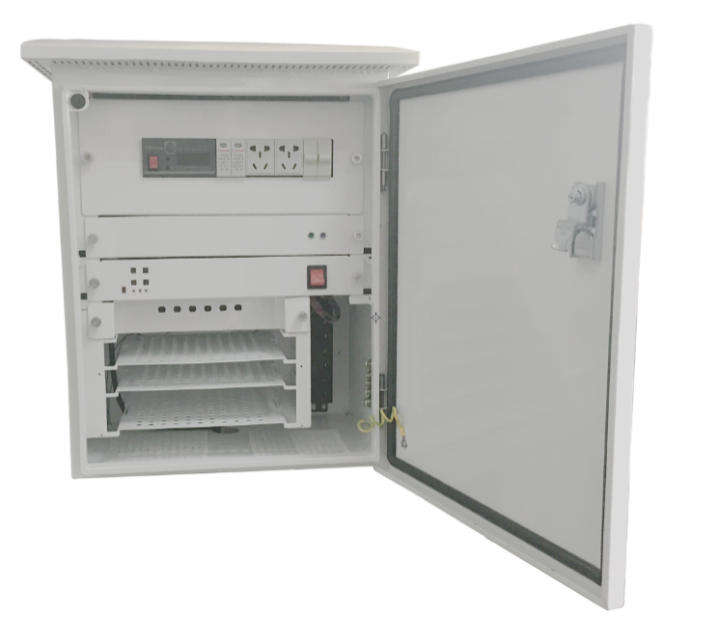

V2251系列全天候智能安防控制箱，是針對物聯網環境下智慧城市前端多業務融合接入而研發的網絡設備。V2251集供配電、數據通訊、環境監測、遠程控制等功能于一體，具有防塵、防水、防腐、防潮、耐高/低溫的物理化學特性，可以滿足全天候惡劣環境下的物聯網應用需求。
設備采用模塊化設計，用戶可以根據需求，選配電氣、防雷、通信、狀態監測、遠程控制、備用電池等功能模塊。集成了以太網、光電、4G/5G、WIFI、串口和模擬量、數字量、開關量等多種工業接口，支持多種類型的終端設備接入，實現不同應用場景下的物聯網融合通訊。
通過V2251的部署，管理中心可以實時地獲取現場設備的工況數據，包括溫度、濕度、電流、電壓、傾角、門禁、網絡、防雷器等關鍵數據，通過有線、無線的通訊方式與運維管理平臺對接，實現了對現場設備的實時診斷，并可實施一系列遠程控制，為物聯網預防性運維管理提供有效支撐。產品可以廣泛應用于智慧城市、機場、港口、碼頭、電站、高速公路等室外安防設備的前端接入。
? 箱體采用優質冷軋板制作而成，防銹，結構緊湊
? 箱體表面標識接受定制
? 集供配電、數據通信、在線監控和運維監控報警功能于一體，精確定位故障點，有效減少運維管理成本
? 設備支持遠程進行電源管控、網絡協議端口管控、物聯網口管控及設備準入控制
? 提供12DC和24VDC直流電源，滿足多終端用電需求
? 分路電流監控：可檢測每一路直流供電數值，超出范圍值可告警，并可控制每一分路電流的通斷
? 工況在線監測：市電電壓/電流/用電量、直流供電、網絡、風扇、防雷器、警示燈狀態等
? 故障告警：可根據在線監測數據，自設定故障含義，形成告警事件，可觸發現場聲光告警，并上報至運維平臺
? 斷電告警：設備自帶大容量鋰電池，斷電后自動切換備用電池供電，監測信息持續上報
? 智能溫控：支持機箱內溫濕度及風扇狀態實時監測和聯動，并根據溫度設定值自動或遠程啟停風扇
? 搭載斷路器/重合閘二合一用電保護器，跳閘信息可監測，重合閘遠程可控
? 具有繼電器輸出控制功能，可實現對重合閘、風扇、其他設備的遠程控制
? 配置備用電源，斷電斷網情況下支持故障信息的正常回傳系統
? 提供與運維平臺的通訊協議對接，故障信息告警方式支持網頁彈窗、郵箱、短信、微信小程序等多種方式發送
V2251-CE 智能電箱（運維云節點），（根據項目需求定制模塊）
|
型號 |
名稱 |
規格描述 |
|
V2251-PC |
冷軋鋼板機箱 |
冷軋鋼板，板材厚度1.0mm、1.2mm、1.5mm可定制 |
|
V2251-IOT |
物聯網網關 |
支持移動/聯通/電信 4G/5G，1路RS485 接入，2路開關量輸入，4路繼電器輸出，1個USB-T接口 |
|
V2251-ME |
交換機 |
8路以太網口 |
|
V2251-GB |
光纜終端盒 |
6口，含光纜固定座、熔接盤，SC/FC/ST/SFP光口可選 |
|
V2251-ASR |
用電保護器 |
斷路器/重合閘二合一，自動/手動/鎖定/遠程控制模式 |
|
V2251-PLP |
電源防雷器 |
單相2片，40kA，2+0，遙信告警 |
|
V2251-PS |
檢修電源插座 |
16A，2路新國標5孔插座，4組接線端子 |
|
V2251-PDU |
PDU |
3位10A萬用插座，提供安全可靠的220V交流電輸出 |
|
V2251-DP12 |
12VDC電源 |
6路12VDC/8.5A，折疊式抽屜設計，隱藏式后接線 |
|
V2251-DP24 |
24VDC電源 |
4路24VDC/4.5A，折疊式抽屜設計，隱藏式后接線 |
|
V2251-SB |
備用電池 |
18650鋰電池，24VDC，2000mAh，確保市電斷電狀態下的報警信息上傳 |
|
冷軋鋼板機箱 |
|||
|
主體尺寸 |
500mm(H)×400mm(W)×280mm(D) |
材質 |
冷軋鋼板，厚度可定制 |
|
導軌/層板 |
1個電氣導軌，4個層板 |
內部結構 |
抽屜式結構設計，有預留艙室（置物托盤） |
|
表面處理 |
耐候性粉末電泳噴涂，劃痕測試大于500小時，單邊延展小于3.0mm |
顏色 |
標準RAL9016（高光白），可定制 |
|
密封材料 |
現場發泡成型PU膠 |
箱門合頁 |
隱藏式，開合角度大于110° |
|
門鎖 |
不銹鋼防盜異形鎖，通用鑰匙 |
安裝螺絲 |
不銹鋼手擰松不脫螺絲 |
|
防腐性能 |
耐酸性和耐堿性，符合GB/9274(甲)標準 |
防風 |
大于60m/s的強風 |
|
防蟲 |
頂篷、底板敷設不銹鋼防蟲網 |
防護等級 |
IP55 |
|
通風孔 |
頂篷93個條形孔，底板360個圓形孔 |
排氣方式 |
底部吸氣，頂部排氣 |
|
防水槽 |
深度6mm |
導流孔 |
3個，位于箱門下沿 |
|
進線保護 |
40mm大孔徑，配硅膠護線圈 |
門禁開關 |
接觸式，微動行程開關 |
|
散熱風扇 |
2個80*80mm大尺寸風扇，渦輪扇葉，12VDC，轉速1400RPM，單個風量24CFM，使用壽命大于30000小時 |
附件 |
接地銅排、過門地線 |
|
安裝方式 |
一體化（支持抱箍、壁裝、落地安裝方式） |
||
|
物聯網網關 |
|||
|
以太網 |
RJ45網口,雙絞線自適應（Auto-MDIX） 支持10M Base-T/100M Base-TX以太網協議 |
串口 |
1路RS-485，用于采集485傳感器信號 |
|
繼電器信號 |
4路 |
4G/5G信號 |
標配一個4G 信號SIM/UIM卡接口,定制5G款。 |
|
開關量 |
2路 |
檢修接口 |
USB-T |
|
交換機 |
|||
|
以太網 |
RJ45網口,雙絞線自適應（Auto-MDIX）， 支持10M Base-T/100M Base-TX以太網協議 |
接口數量 |
8個 |
|
光纜終端盒 |
|||
|
接口 |
6個端口（SC/FC/ST/SFP可選） |
熔接盤 |
12芯 |
|
光纜固定座 |
1個 |
安裝方式 |
可拆卸 |
|
用電保護器 |
|||
|
遠程控制接口 |
通過開關量信號執行分合閘動作，可記錄掉電次數、分合閘次數 |
通訊接口 |
RS485(A+、B-) |
|
額定電流 |
10A/16A/32A可選 |
額定工作電壓 |
85-300VAC，50Hz |
|
過壓保護 |
≥275V±5V，265V自動恢復供電 |
欠壓保護 |
≤100V±5V，150V自動恢復供電 |
|
漏電動作電流 |
≥30mA |
漏電不動作電流 |
≤15mA |
|
反應時間 |
合閘或分閘時間＜5s |
抗浪涌能力 |
10/50μs，10kV自身不損壞 |
|
屏幕類型 |
LCD數字顯示 |
保護極數量 |
2 |
|
電氣壽命 |
20000次 |
認證 |
CCC |
|
安裝方式 |
DIN35mm標準導軌，5P |
||
|
電源防雷器 |
|||
|
標稱工作電壓 |
220VAC |
大運行電壓 |
385VAC |
|
標稱放電電流 |
20kA(8/20μs) |
大放電電流 |
40kA(8/20μs) |
|
電壓保護水平 |
1500V(20kA,8/20μs) |
響應時間 |
≤25ns |
|
保護模式 |
L/N-PE |
報警 |
遙信告警 |
|
安裝方式 |
DIN35mm標準導軌，2P |
||
|
檢修電源插座 |
|||
|
標準 |
新國標5孔插座，2路，4組接線端子 |
額定電壓 |
250VAC |
|
額定電流 |
16A |
機械壽命 |
1000萬次 |
|
安裝方式 |
DIN35mm標準導軌，2P |
認證 |
CCC |
|
PDU |
|||
|
工作電壓 |
250VAC |
工作電流 |
10A |
|
負載功率 |
2500W |
插座類型 |
GB2009.3/10A國標萬用插座 |
|
插座數量 |
3位 |
安裝方式 |
垂直反向安裝 |
|
外殼材料 |
鋁合金 |
絕緣材料 |
高阻燃PC |
|
12VDC電源 |
|||
|
輸入電壓范圍 |
90VAC～264VAC |
輸入頻率范圍 |
47Hz～63Hz |
|
輸入電壓極限 |
輸入300VAC，持續5s不損壞 |
效率 |
86%～91% |
|
額定輸出電流 |
12V/8.5A |
額定輸出功率 |
12V/102W |
|
穩壓精度 |
±1% |
負載調整率 |
±1% |
|
溫度系數 |
±0.03%/℃ |
輸出啟動時間 |
≤500ms（230VAC/115VACinput,Full load） |
|
工作環境 |
溫度-35～65℃，濕度10～90%RH（30℃） |
||
|
24VDC電源 |
|||
|
輸入電壓范圍 |
90VAC～264VAC |
輸入頻率范圍 |
47Hz～63Hz |
|
輸入電壓極限 |
輸入300VAC，持續5s不損壞 |
效率 |
86%～91% |
|
額定輸出電流 |
24V/4.5A |
額定輸出功率 |
24V/108W |
|
穩壓精度 |
±1% |
負載調整率 |
±1% |
|
溫度系數 |
±0.03%/℃ |
輸出啟動時間 |
≤500ms（230VAC /115VAC input, Full load） |
|
工作環境 |
溫度-35～65℃，濕度10～90%RH（30℃） |
||
|
備用電池 |
|||
|
電芯類型 |
18650鋰電池 |
輸出電壓 |
24VDC |
|
容量 |
2000mAh |
充電程序 |
配置自動充電程序，容量低于60%時自動充電 |
|
循環使用壽命 |
1000次 |
工作溫度 |
-20～65℃ |
